回収機能付非接触ICカードリーダーライタ
R-29A
カード搬送機構付ICカードリーダーライタ
カード挿入口にカードを差込むと、カードはリーダーライタユニット内部に引込まれICデータのアクセスが始まります
シャッター機構付ICカードリーダーライタ
ICデータのアクセス中はカード挿入口のシャッターが閉じられ、別カードの誤挿入を防止します
回収機能付ICカードリーダーライタ
ICデータのアクセス後、カードポイントがゼロになる等により不要になったカードを回収（リーダーライタ部の下部に落下）させる事が可能です
特 徴
ICカードのデータ読み書き・回収 1台で2役
KIOSK端末、精算機等に最適な製品です。
NFC規格に準拠
スタンダードなMifare 1K、大容量のMifare 4K、廉価メディアのMifare Ultralightへのアクセスが可能。
FeliCaについてはプライベート領域へのアクセスが可能です。
オプションにてISO14443TypeB, ISO15693（ ICODE ）に対応する事もできます。
カード誤挿入防止機構
カード挿入口のシャッター開閉機構にて、動作中のカード誤挿入を防止します。
カード位置検出機能
機器内の各部でカードの位置検出が可能です。
カード回収
回収カードは本体下部から落下させる構造となります。
付属の回収箱はありません。回収容量はお客様の筐体設計に依存します。
用途例
各種筐体の組込み用途として
KIOSK端末
精算機、チャージ機
ソリューション
NFC対応卓上エンコード機として
免許証、住基カード確認機への組込みに
カード回収機への組込みに
仕 様
| 型名 | R-29A |
| RF通信特性 | ISO14443TypeA（ Mifare 1K, 4K, Ultralight ） FeliCa（ 非暗号領域 ） オプション: ISO14443TypeB, ISO15693（ ICODE ） MifarePlus, NTAG等を御検討の場合は営業にお問い合わせ下さい |
| 適合カード | 外形: 85.6 × 54.0mm, 厚さ: 0.68 - 0.86mm |
| カード回収箱 | 無 回収されたカードはICカードリーダーライタ部の下部から落下されます |
| カード誤挿入防止 | 有り ソレノイドシャッターを開閉させ、カード誤挿入の防止が可能です |
| カード位置検出 | 有り |
| カード搬送時間 | 回収： 約3秒（ 前方挿入, カード回収 ） |
| インターフェイス | RS-232C 通信・電源の共通コネクタ JST製SM09B-PASS を搭載 |
| 入力電源 | DC 24V |
| 消費電力 | 28.8W（ 最大負荷時 ） |
| 動作環境 | 0 - 45℃ 15 - 85%RH（ 結露なきこと ） |

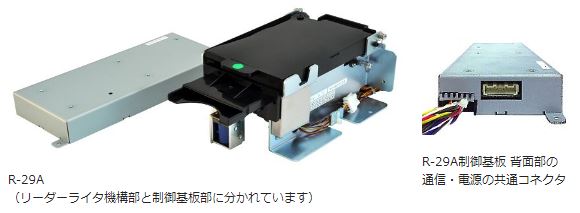

| 外形寸法 | 本体: W114 × D177 × H69mm 制御基板: W74 × D196 × H22mm |
| 重量 | 900g（ 制御基板含む ） |
| オプション | ACアダプタオプション： 通信・電源の共通コネクタに接続し通信用としてDSUB9ピンコネクタ と電源用としてACケーブルに分配する外付けケーブル |
| 上記仕様外の内容に関しましては営業までお問い合わせお願い致します ※製品カタログはこちら |
|
※製品の仕様、外観の一部は改良のため予告なく変更される場合があります。
